질화 처리(Nitriding)

질화 처리는 변태점 이하의 500~600℃ 낮은온도에서 철강표면에 질소를 침투 확산시켜 내마모성 및
내피로성을 향상시키는 열처리기술로서, 열처리후 제품의 변형& 체적의 변화가 극히 작아,
내구성을 필요로 하는 정밀부품에 적용하는 표면경화 열처리 기술입니다.

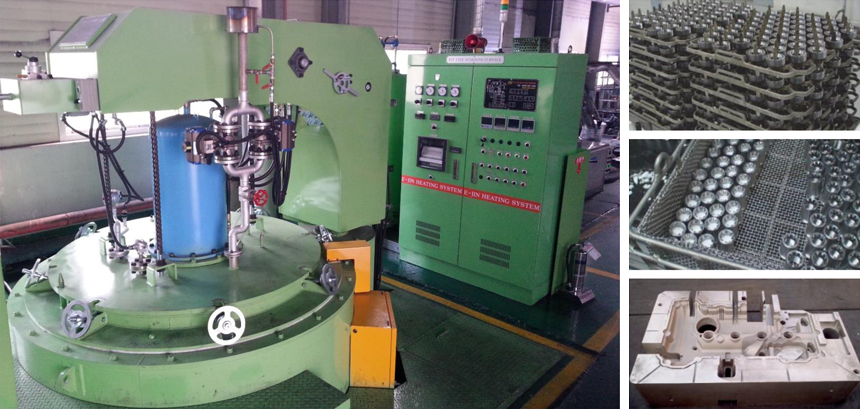

저희 제일진공 HT & HTC는 가스연질화 및 염욕 연질화처리인 터프트라이드(Tufftride)처리를 하고있습니다.

연질화 처리의 특징

- 강표면에 질소와 탄소를 동시에 침투시켜 강표면에 단단한 경화층을 형성시킬수 있음.

- 550℃ 전후에서 처리하고 있어, 비교적 짧은시간에 강표면에 확산층을 형성할수 있음.

- 변형이 매우적어 치수정밀도를 요구되는 정밀 기구부품에 안심하고 적용할수 있음.

- 내마모성과 내피로 수명향상이 필요한 부품에 적용합니다.

강종별 질화처리 표면경도

구 분	적용강재	표면경도(HV 100g하중)
구조용강 주물, 분말소결금속	S-C, SF,SC,SPC,SS,SK,SCMn FC, FCD	400~600
저합금강	SCM, SNC, SNCM, SCr, SUJ, SKS	600~800
프리하든강	KP4M, NAK DH2F	800~900 1000~1100
고합금강 공구 및 금형강	SACM, SUH, SUS SKD, SKH	900~1200

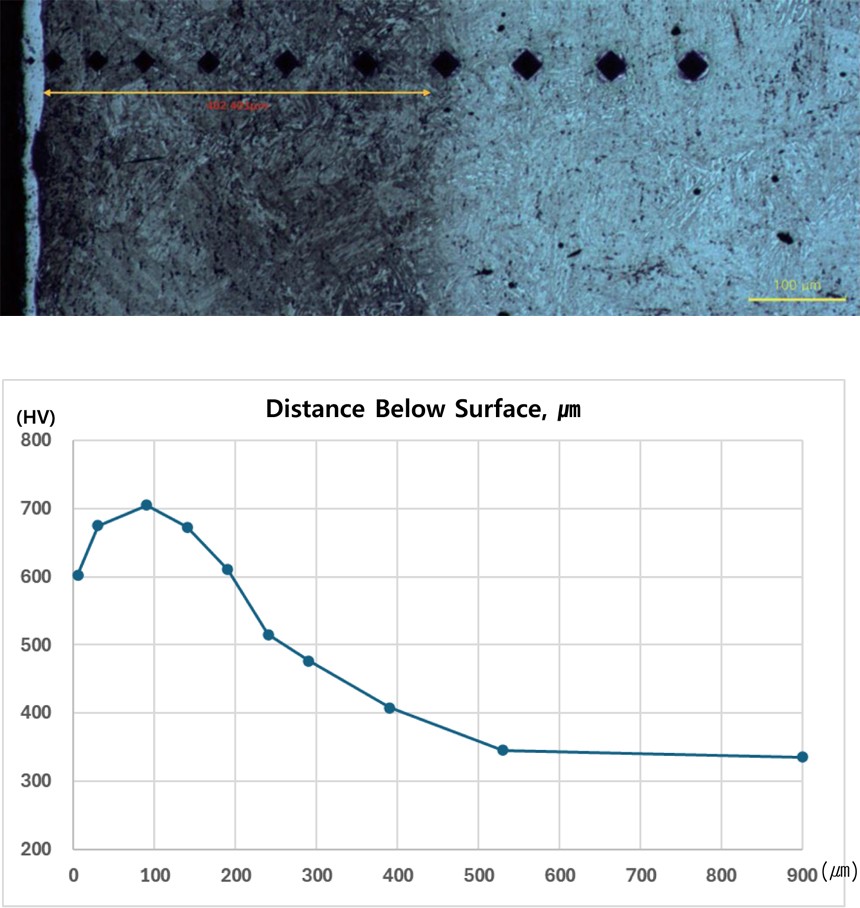

질화층 경도측정

Distance Below Surface, ㎛	5.8	29.1	90.5	138.4	191.6	241.4	289.5	373.0	528.1	900.9
Hardness Hv(0.2)	603.1	674.9	705.1	673.1	629.7	515.7	474.6	417.8	345.5	335.9

질화처리별 특성 비교

분 류	표면경도(HV)	질화제	질화온도(℃)	장 점	단 점
염욕 질화	- 탄소강 : 400-600 - 합금강 : 600-1200	CN염 CNO염	550-580	단시간, 내소착성, 피로강도, 모든강에 적용가능, 설비비 적음, 어떤 형상도 적용	배수처리에서 CN- 제거 대책
가스 연질화	- 탄소강 : 400-600 - 합금강 : 600-1200	RX가스 CO2 NH3	550-600	내마모, 내소착성, 피로강도, 내식성	설비비가 비쌈, 오스테나이트강에 부적당(STS304등)
